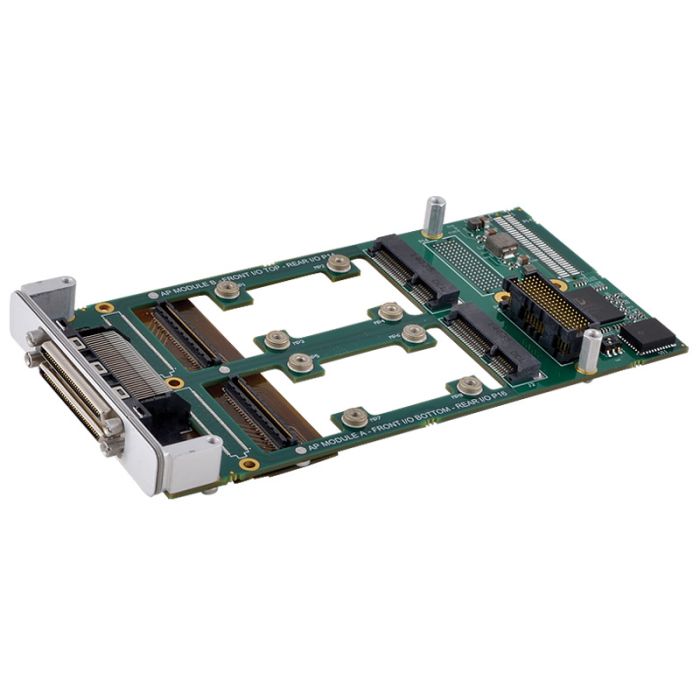

AcroPack Carrier Rear I/O 2x AcroPack Slots for ARCX-4000

SKU:

XMCAP2022-LF

Fabrikant:

Acromag

Type Mezzanine : Mini PCIe

AcroPack Carrier Rear I/O 2x AcroPack Slots for ARCX-4000

Note: AcroPack carrier card, rear I/O, two AcroPack slots, for ARCX-4000 applications

Veuillez nous contacter pour le délai de livraison.

Ajoutez pour comparer

Détails

Spécifications

Téléchargements

Spécifications

Caractéristiques principales

caractéristiques

Features
• Two AcroPack or mini-PCIe module slots support any combination of I/O functions
• PCI Express compliant
• Plug-and-play carrier configuration and interrupt support
• Front panel 68-pin CHAMP 0.8mm connectors for field I/O
• Rear P14 and P16 connectors for field I/O
• DIP switch and/or geographical addressing for card identification
• VITA 42.0, 42.3 complaint
• JTAG programming through XMC P15 connector or through onboard micro connector
• Software development tools for VxWorks®, Linux®, and Windows® environments.

Ports et interfaces

Externe I/O	Front I/O XMCAP2020-LF: Two 68-pin 0.8mm Champ cable connection.Pin assignments are defined by the installed AcroPack or mini-PCIe module.
Interne I/O	Rear I/O XMCAP2022-LF: One AcroPack routed to P16 and the second to P14. Intended for ARCX-4000 applications only.

Spécifications mécaniques

Dimensions 149mm (L) x 74mm (W)
Type Mezzanine Mini PCIe

Spécification environnementale

température de stockage	-55°C/+125°C
température de fonctionnement	-40°C/+70°C
humidité relative	5% to 95% non-condensing

Données GENERALES

Fabricant Acromag
Garantie 24 Maanden

Téléchargements

datasheet	XMCAP202x-XMC-Carrier-Card-for-AcroPack-Modules-or-ARCX4000.pdf
