Panel PC

Panel pc-systemen worden ook wel all-in-one computers genoemd. Het zijn industriële computers met een beeldscherm en touchscreen in één behuizing. Hierdoor zijn dit soort industriële pc’s compact en eenvoudig te integreren aan bijvoorbeeld productielijnen, in een schakelkast of te bevestigen aan een muur.

Deze embedded systemen zijn degelijk uitgevoerd en bestand tegen storingen. Industriële panel pc’s zijn vaak uitgerust met een touchscreen of Multi Touch screen, hierdoor wordt de bediening erg eenvoudig. Door het ontwerp zijn industriële panel pc’s breed inzetbaar en uitermate effectief bij de meest uiteenlopende industriële toepassingen.

Industriële omgevingen hebben specifieke eisen waaraan apparatuur dient te voldoen. Denk bijvoorbeeld aan luchtvochtigheid, trillingen & schokken, temperatuurschommelingen of stof. Zo kan er bijvoorbeeld in een industriële bakkerij veel stof en residu van grondstoffen aanwezig zijn. Een volledig IP65/66 industriële fanless panel pc is dan een must. Stof en vuil maken namelijk geen kans om zich aan de interne industriële embedded hardwarecomponenten te kunnen hechten. Ook in omgevingen waar stof en vuil een minder grote rol spelen, kan een fanless industriële panel pc een groot voordeel opleveren.

Panel pc’s zijn vaak uitgevoerd in 2 verschillende type behuizingen. Panel pc’s zijn volledig gesloten of hebben een open frame behuizing om in een cabinet of deur te worden gemonteerd. Als een panelpc in een muur dient te worden verwerkt dan is een afneembare frontbezel een must.

Onze panel pc-oplossingen zijn gebaseerd op industriële hardware componenten met een embedded roadmap. Dit zorgt ervoor dat een identieke panel pc-configuratie jarenlang te leveren is.

Afhankelijk van het applicatietype wordt er een keuze op basis van het schermtype en het schermformaat gemaakt: wel of geen touchscreen, resistive touch of capacitive touch, een 17 inch panel pc of juist een 15 inch panel pc. In welke omgeving wordt de panelpc geplaatst. Dit zijn allemaal vraagstukken waar wij u over kunnen adviseren. Hieronder vindt u een selectie van ons assortiment. Neem vrijblijvend contact met ons op voor alle mogelijkheden. Wij adviseren u graag.

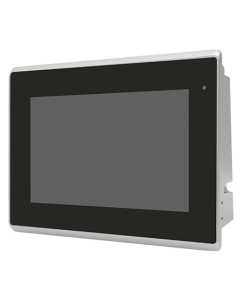

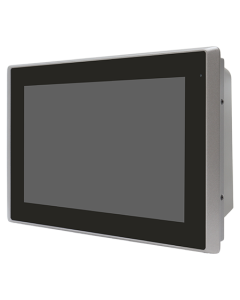

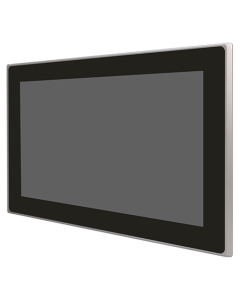

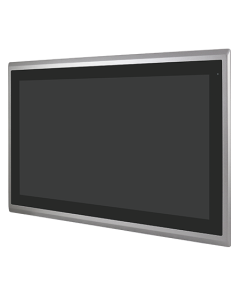

Resistive Touch vs Capacitive Touch

Op Arcobel.com vindt u panel pc’s in verschillende formaten, variërend van 7” tot 24”. Deze panel pc’s zijn beschikbaar met of zonder touchscreen. Vandaag de dag worden panel pc’s over het algemeen met een touchscreen uitgerust. Er bestaan twee verschillende touchscreen technologieën, namelijk: resistive touch en capacitive touch. Het verschil tussen beide technieken zit in de wijze waarop de aanraking van vingers op het scherm geregistreerd wordt.

Resistive touch schermen zijn opgebouwd uit twee lagen. Wanneer op het buitenste scherm wordt gedrukt komen deze 2 lagen met elkaar in aanraking. Hierdoor ontstaat een contactmoment en dit heeft hetzelfde effect als een muisklik. Omdat het systeem dus op druk werkt, kan een aanraking door ook door een stylus of dikke handschoen worden geregistreerd. De nadelen van resistive touch schermen zijn het onvermogen om multi-touch gebaren te ondersteunen, het slechte zicht in direct zonlicht en de mindere duurzaamheid. De bovenste laag op een resistive touch scherm is gemaakt van zacht, flexibel materiaal dat veel gemakkelijker kan worden beschadigd dan glas.

Capacitive touch schermen zijn gebouwd om de lichtste aanrakingen van vingers te kunnen waarnemen. Als zodanig reageren capacitieve aanraakschermen zeer snel, omdat ze geen druk vereisen om een aanraking te kunnen registreren. Zelfs de minste aanraking activeert het capacitive touch scherm. Capacitive touch schermen kunnen ook multi-touch gebaren registreren. Capacitive touch schermen beschikken over een glazen voorpaneel, waardoor ze zeer duurzaam, gemakkelijk schoon te maken en bestand tegen krassen zijn. De nadelen van capactive touch schermen hebben te maken met nauwkeurigheid. De meeste capacitieve aanraakschermen reageren niet op andere objecten dan menselijke vingers en werken dus niet met een stylus of een dikke handschoen.

Optical Bonding

Een panel pc-systeem kan binnen of buiten aan zonlicht en/of andere lichtbronnen worden blootgesteld. Hierdoor wordt het lastig om informatie van het scherm af te kunnen lezen. Om vanuit elke hoek een optimaal zicht op het touchscreen te garanderen, kan een touchscreen met optical bonding worden uitgerust. De luchtspleet tussen het afdekglas van het touchscreen en het display is gevuld met hoog transparant optische lijm. Deze vulling voorkomt reflecties, verhoogt de contrastverhouding en daarmee de leesbaarheid.

Ook wordt de mechanische robuustheid van het touchscreen verhoogd. Er kan namelijk geen condens vocht ontstaan en er kunnen geen stof- of vuildeeltjes binnendringen. Door de isolerende luchtspleet te vullen, wordt warmte door het voorpaneel naar buiten afgevoerd. Met Optical Bonding kan de weerspiegeling op het beeldscherm nog verder gereduceerd worden. Ook zorgt het voor een goed afleesbaar beeldscherm in juist een zeer vochtige omgeving of in een omgeving waar de temperatuur erg laag is, zoals bijvoorbeeld in een industriële omgeving waar vis verwerkt wordt.

Panel PC Behuizing

In bepaalde sectoren worden er aanvullende eisen gesteld aan apparatuur. Zo zijn er binnen de chemische en voedingsmiddelenindustrie strenge hygiënische en anti-corrosie eisen gesteld waar apparatuur en dus ook een panel pc aan moet voldoen.

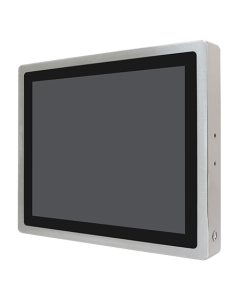

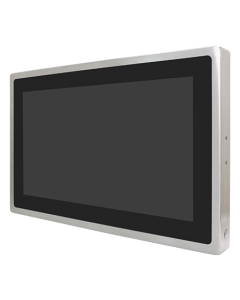

Bij het selecteren van een Panel PC is het materiaal van de behuizing dan ook van groot belang. Chemicaliën, voedsel en vloeistoffen kunnen de behuizing immers ernstig aantasten met mogelijke corrosie tot gevolg. Roestvrij staal (RVS) is bestand tegen deze omgevingsinvloeden en is daarom erg geschikt als behuizingsmateriaal.

IP staat voor Ingress Protection. Het is een aanduiding voor de mate waarop de constructie van elektronische apparatuur bestand is tegen stof en vocht. De IP-aanduiding is internationaal genormaliseerd in de norm IEC 60529. Een IP-aanduiding bestaat uit twee cijfers: het eerste cijfer geeft de beschermingsgraad tegen het indringen van voorwerpen of stof aan, terwijl het tweede cijfer de beschermingsgraad tegen vocht aangeeft. Hedendaagse panel pc’s zijn verkrijgbaar met een IP-aanduiding van IP65 of IP66/69K.

Processoren

Tegenwoordig worden er verschillende soorten ARM en Intel embedded processoren in panel pc’s geïntegreerd. Zo vindt u bijvoorbeeld panel pc’s met een Intel Atom of Intel Celeron CPU in ons assortiment. Naast panel pc’s met X86 processoren leveren wij ook panel pc’s met een ARM Cortex A processor. Al deze processoren bieden een geoptimaliseerde performance-per-watt en zijn zeer energie efficiënt.

Ook leveren wij Panel pc’s, die voor high performance embedded applicaties geschikt zijn. Deze panel pc’s zijn met een Intel Core processor uitgerust. Deze panel pc’s zijn uitermate geschikt voor zwaardere applicaties.

Daarnaast vindt u diverse low-power ARM oplossingen in ons assortiment. De processoren van deze fanless systemen verbruiken over het algemeen minder dan 5W. Dit is beduidend minder dan het verbruik van een Intel Atom of Intel Celeron processor. Deze processoren verbruiken over het algemeen tussen de 6W en 30W. De snelheid van ARM CPU’s is echter wel een stuk lager. Dergelijke panel pc’s zijn bijvoorbeeld ideaal voor digital signace, HMI of IoT applicaties.

LAN

LAN staat voor Local Area Network. Het is een lokaal netwerk dat computers en andere apparatuur met elkaar verbindt, waardoor ze met elkaar kunnen communiceren. Panel pc’s zijn vaak uitgerust met een LAN poort, zodat deze embedded systemen op een intern netwerk aangesloten kunnen worden. In bepaalde gevallen beschikken deze industriële pc’s over meerdere LAN poorten, zodat ze op meerdere lokale netwerken gelijktijdig aangesloten kunnen worden.

M12 Connectoren

M12-connectoren zijn ronde connectoren van 12 mm met een schroefdraad. Vaak zijn deze connectoren voorzien van een IP65, IP68 of IP69K rating. Deze connectoren zijn dan ook ideaal voor washdown en corrosieve omgevingen. Panel pc’s worden dan ook voor diverse industriële applicaties met M12 connectoren uitgerust.

Er worden verschillende coderingsstijlen in M12-connectoren toegepast. Deze codering voorkomt een onjuiste paring, wanneer de panel pc op een ander apparaat aangesloten is. Panel pc’s met X-gecodeerde connectoren worden steeds populairder voor high-speed industriële Ethernet toepassingen. Eventueel zullen A en D gecodeerde M12 connectoren steeds minder vaak op panel pc’s voorkomen. Bovendien worden de meeste gecodeerde M12-connectoren voorzien van een bescherming. X-gecodeerde connectoren worden bijvoorbeeld specifiek beschermd door het ontwerp van hun codering.

Seriële Communicatie

Seriële communicatie maakt gebruik van één of twee transmissielijnen voor het verzenden en ontvangen van data. De data output wordt per bit op continue basis verzonden en ontvangen. De meeste industriële productieapparatuur maakt gebruikt van seriële interfaces.

Met de komst van hoge snelheid data overdracht is een seriële interface een geschikte keuze voor communicatie op een lange afstand. Deze interfaces kunnen serieel-naar parallel en parallel-naar serieel converteren, of in sommige gevallen een basisgegevens protocol opgeven.

RS-232 is een seriële interface waarmee Data Terminal Equipment (DTE) met Data Communication Equipment (DTE) wordt verbonden. Ook kan deze seriële interface gebruikt worden om panel pc’s met video terminals, computers en modems te verbinden.

RS-422 en RS-485 zijn net zoals RS-232 een seriële interfaces. Deze interfaces kunnen data echter met een hogere snelheid over een langere afstand verzenden. Middels deze busstructuur kunnen meerdere apparaten met elkaar kunnen communiceren. Ook zijn deze interfaces minder storingsgevoelig door het gebruik van differentiële spanningen.

Een panel pc uitgerust met RS232/422/485 communicatie, kan zowel met legacy als met hedendaagse industriële apparatuur communiceren. In ons assortiment vindt u diverse panel pc´s die met seriële communicatie zijn uitgerust.

USB

USB staat voor universele seriële bus. Het is de standaardpoort geworden voor de meeste apparaten of sensoren die in de hedendaagse industrie gebruikt worden. Door een toename van meer bandbreedte, zijn signalen van IoT-sensoren zoals vision camera’s en vingerafdruklezers niet met de oudere seriële poort uit te lezen. Dit soort apparaten vereisen een bandbreedte die veel hoger is dan 115,2 b/sec.

Naast de hogere snelheid en flexibiliteit van de USB-poort, wordt ook intelligent energiebeheer voor de aangesloten USB-apparaten mogelijk gemaakt. Deze functie ontbreekt op de oudere seriële poort. Met deze functie voor energiebeheer kan de aangesloten industriële apparatuur in de slaapstand gezet worden of uitgeschakeld worden. Hierdoor kan het totale stroomverbruik per panel pc aanzienlijk gereduceerd worden.

Wij leveren panel pc’s die zowel met seriële poorten als met USB-poorten uitgerust zijn. Deze embedded systemen kunnen voor diverse applicaties ingezet worden. Dit biedt u als gebruiker de benodigde flexibiliteit.

Automatisering

In een industriële omgeving kan een panel pc voor verschillende toepassingen worden ingezet. Zo kan een panel pc bijvoorbeeld voor access control worden toegepast. Middels de industriële pc wordt de weergave van camerabeelden of gesprekken via een intercom mogelijk gemaakt. Voor dergelijke toepassingen wordt van een chassis of open frame behuizing gebruik gemaakt.

Een panel pc kan in een industriële omgeving ook effectief als “userinterface” voor een machine worden gebruikt. Industriële panel pc’s zijn namelijk uitstekend in staat om via het touch screen commando’s van de gebruiker door te geven aan de machine. Dit type industriële pc presenteert de procesgegevens dynamisch en duidelijk aan de operator in kwestie. In dit soort omgevingen is een panel pc met een hoge vocht en vuil resistentie de geschikte keuze.

Een programmeerbare logische controller (PLC) is een elektronisch apparaat uitgevoerd met een microprocessor. De output kanalen worden bij een PLC door zijn input kanalen aangestuurd. Een SCADA-systeem visualiseert deze output data vervolgens in indicatoren. Dergelijke PLC-systemen zijn zeer kostbaar in de aanschaf. Vandaag de dag kunnen de taken van een PLC ook door een Soft PLC worden uitgevoerd. Een Soft PLC is echter op software gebaseerd. Deze software draait in de industrie vaak op een panel pc. Op deze wijze kan een panel pc met behulp van een interfacekaart en driver software via een Profibus of Modbus met de buitenwereld communiceren.

Voedselverwerking

Het productieverloop wordt in industriële omgevingen door MES-systemen op de werkvloer gestroomlijnd. Zo worden productieorders en productieresultaten in de voedselproductie steeds minder op papier bijgehouden. Voor de productie van brood vormen de grondstoffen ongeveer 40% van de kostprijs. Het is daarom voor producenten van belang om efficiënt met deze grondstoffen om te gaan. Dit is dan ook de reden dat industriële bakkerijen MES-systemen hebben geïmplementeerd om het volledige productieproces te monitoren en bij te sturen. Om dit proces te kunnen monitoren moeten er industriële pc’s worden toegepast die resistent zijn tegen de heersende condities van een industriële bakkerij. Een industriële PC biedt dan een uitkomst.

Magazijn

Distributiecentra verwerken een grote hoeveelheid real-time data, zoals: het scannen & tracken van goederen, order details en het transporteren van goederen. Een effectief logistiek softwaresysteem is dan een must. Computertechnologie is een integraal onderdeel van de logistieke operatie geworden. Uitdagende omgevingsfactoren zoals stof, schokken, trilling en extreme temperaturen, hebben vaak een invloed op de elektronische apparatuur.

In a distribution facility, computing technology has become an integral part of operations which also bears a fast-paced environment. Harsh conditions such as impact damage, extreme temperature and vibration, and dust intrusion are also visible in the workplace.

Het installeren van een industriële paneel-pc met een PCAP-touchscreen is een ideale computeroplossing voor distributie. Capacitieve touchscreen-pc's bieden gebruikers een leesbaar en duidelijk scherm bij slechte lichtomstandigheden of te veel licht. Gebruikers kunnen dus effectief elke distributie uitvoeren door geavanceerde pc's met capacitieve touchscreen-technologie te gebruiken.

Rolling Stock Applicaties

In treinen worden en trams worden veel industriële embedded systemen geïntegreerd die adhoc data genereren, verwerken en visualiseren. In dit Railway 4.0 tijdperk worden panel pc’s als HMI voor diverse taken toegepast. Zo vindt u in de bestuurderscabine van een trein of tram open frame panel pc’s die de huidige snelheid en het verbruik in kaart brengen.

Ook kan een dergelijk systeem in het dashboard van een bus worden geïntegreerd om de routeinformatie en camerabeelden van eventuele aangesloten camera’s weer te geven.

Voor systeemintegratie voor dit soort toepassingen is maatwerk vaak de standaard. Naast het uiterlijk, moeten deze panel pc’s ook van klant specifieke I/O worden voorzien. Ook behoeven rolling stock applicaties apparatuur met een EN50155 certificering. In ons assortiment vindt u panel pc’s met open frame en een gesloten chassis, die voor dergelijke rolling stock applicaties toegepast kunnen worden. Deze standaardproducten zijn EN50155 gecertificeerd en kunnen direct voor railway 4.0 doeleinden worden ingezet.
