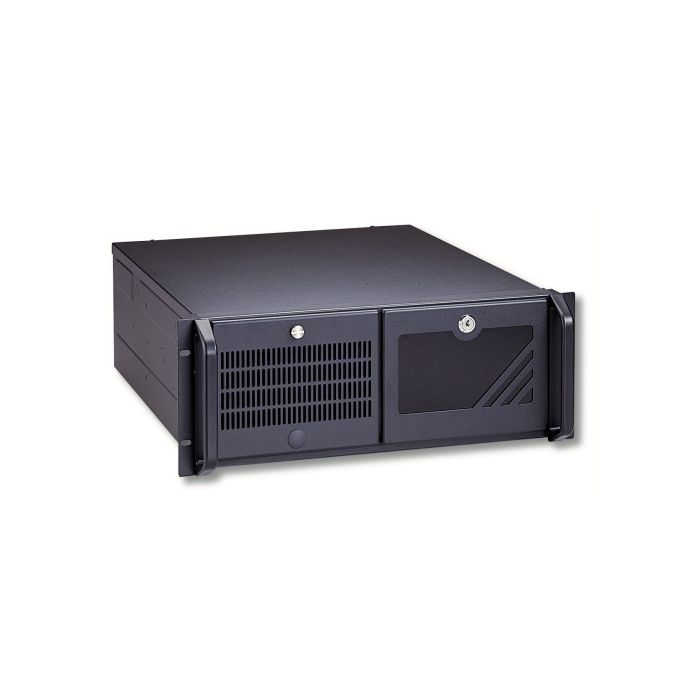

4U 19" Rackmount system Intel 14th/13th Gen IMB-X1712

SKU:
RN04IATX-992613-K
  • Prozessor-Typ : Intel Core
  • Max. Speicher : 128GB
4U 19" Rackmount system Intel 14th/13th Gen IMB-X1712
Lieferzeit auf Anfrage - Preis auf Anfrage
Details
Weitere Informationen
Downloads

Rackmount Systeme – Auf Ihre Anwendung zugeschnitten und bereitgestellt durch Arcobel

Suchen Sie nach zuverlässigen Rackmount-Lösungen, die wirklich zu Ihrer industriellen Anwendung passen?
In anspruchsvollen industriellen Umgebungen reicht Standardhardware oft nicht aus. Sie benötigen ein System, das nicht nur leistungsstark und zuverlässig ist, sondern auch perfekt auf Ihre spezifische Anwendung zugeschnitten ist. Wichtige Punkte wären die 24/7-Betriebssicherheit, flexiblen Erweiterungsmöglichkeiten und langfristige Verfügbarkeit identischer Konfigurationen. Maßgeschneiderte Rackmount-Systeme sind die Lösung, und bei Arcobel Embedded Solutions gehen wir noch einen Schritt weiter.

Vollständig kundenspezifische 19-Zoll-Rackmounts
Bei Arcobel entwickeln und fertigen wir 19-Zoll-Rackmount-Systeme, die speziell auf industrielle Umgebungen zugeschnitten sind. Jedes System wird intern unter Verwendung der neuesten Technologien zusammengebaut und getestet und bietet maximale Flexibilität. Von der Hardware bis hin zu einem kundenspezifischen eingebetteten Windows-Image liefern wir eine Komplettlösung, die Leistung, Sicherheit und Stabilität vereint. Unsere Rackmount-Systeme sind in kompakten 1U- bis 4U-Formaten mit einer Tiefe ab nur 40 cm erhältlich. Sie eignen sich perfekt für Installationen, bei denen der Platz begrenzt ist, aber Leistung und Erweiterbarkeit entscheidend sind.

Zuverlässigkeit rund um die Uhr und langfristig hohe Performance
Unsere kundenspezifischen Rackmount-Systeme sind für den Dauerbetrieb in rauen Umgebungen ausgelegt. Durch die Verwendung hochwertiger Industriekomponenten gewährleisten wir minimale Ausfallzeiten und eine langfristige Leistungsfähigkeit. Außerdem bieten wir bis zu 8 Jahre lang identische Konfigurationen an, wodurch Neukonstruktionen und Kompatibilitätsprobleme bei langfristigen Projekten vermieden werden.

Individuelle Konfiguration
Die hier gezeigte Konfiguration dient als Grundlage für Ihre individuelle Lösung. Sie können das Rackmount-System ganz nach Ihren individuellen Anforderungen und Vorlieben zusammenstellen. Wir beraten und unterstützen Sie gerne dabei, die richtige Wahl zu treffen.

Konfigurationsoptionen
Abhängig von Ihren Spezifikationen kann das Rackmount-System mit einer Vielzahl unterschiedlicher Komponenten ausgestattet werden.

CPU - Intel Core 14th/13th Gen
Das Mainboard unterstützt Intel Core der 14./13. Generation und ist mit Modellen mit 65 W und 35 W TDP kompatibel. Der Leistungsbereich ist breit gefächert und kann an die Anforderungen Ihrer Anwendungen angepasst werden. Vom Intel Core i3 bis Intel Core i7, mit bis zu 20 Kernen und 5,4 GHz.

RAM - DDR4 und DDR5
Die neuen Mainboards unterstützen entweder DDR4- oder DDR5-Speicher und bieten eine Gesamtkapazität von bis zu 192 GB an Arbeitsspeicher. Wir verwenden Arbeitsspeicher in Industriequalität von Innodisk und anderen hochwertigen Marken, um eine gleichbleibende Qualität zu gewährleisten.

SSD – Betriebssystem und Daten
Ihr Betriebssystem und Ihre Daten sind auf industriellen Speichermedien besser geschützt, ohne dass die Leistung beeinträchtigt wird. Sicherheitsfunktionen wie Verschlüsselung, Schutz vor Überspannung und plötzlichem Stromausfall tragen zum Schutz Ihrer Daten und Anwendungen bei. Moderne SSDs bieten Kapazitäten von bis zu 8 TB und verwenden in der Regel 3D-TLC-Chips.

Betriebssystem
Wir unterstützen Microsoft Windows 11 IoT Enterprise LTSC und bieten Ihnen Unterstützung bei der Implementierung und Integration Ihrer benutzerdefinierten Windows-Images. Auf Wunsch installieren wir Ihr Betriebssystem vor der Auslieferung, um eine schnelle und effiziente Bereitstellung zu erreichen. Linux ist nach Rücksprache mit unserem technischen Team ebenfalls verfügbar.
Weitere Informationen
  • Prozessor
    Prozessor-TypIntel Core
    Prozessor-SerieRaptor Lake
    SockeltypLGA1700
    LagerbestandSingle
    TaktfrequenzIntel Core i7-14700: max. 5.4GHz
    Anzahl Cores20
    TDP65W
    ChipsatzW680
  • Arbeitsspeicher
    SpeichertypDDR4
    Speichersteckplätze4
    Max. Speicher128GB
  • Video
    AnschlüsseVGA
    1x VGA, Max resolution up to 1920 x 1200@60Hz

    DisplayPort
    1x DisplayPort 1.4a, DP++, Max resolution up to 4096x2160@60Hz

    HDMI
    1x HDMI 2.0b, Max resolution up to 4096x2160@60Hz
    ChipsatzIntel® UHD Graphics
  • Wesentliche Merkmale
    HauptmerkmaleFeatures
    • Intel® Core™ Processor Series 2 (Bartlett Lake-S) and 14th/13th/12th Gen (Raptor Lake-S Refresh/Raptor Lake-S/Alder Lake-S) Core™ Processors with W680 chipset
    • 4x 288-pin ECC/non-ECC Long-DIMM DDR4 3200 MHz , up to 128GB (32GB per DIMM)
    • 1x PCIe x16 (Gen4), 1 x PCIe x8 (Gen4), 2 x PCIe x4 (Gen4), 1 x PCIe x4 (Gen3), 2 x PCI
    • 1x USB 3.2 Gen2x2 Type C, 5 x USB 3.2 Gen2, 2 x USB 3.2 Gen1, 4 x USB 2.0
    • 1x M.2 Key B, 1 x M.2 Key E, 1 x M.2 Key M, 6 x COM, 8 x SATA3
    • 3x Intel 2.5 Gigabit LAN
    • Supports Triple display, 1 x HDMI 2.0b, 1 x DP 1.4a, 1 x VGA
    • TPM 2.0 onboard IC
    • Supports Intel® vPro, VMD RAID 0/1/5/10
    • ATX PWR (8+24 Pin)
  • Erweiterungsmöglichkeiten
    ErweiterungssteckplätzePCI-Express
    2x PCIe Gen4 Slots (PCIE1/PCIE3:single at x16(PCIE1); dual at x8 (PCIE1) / x8 (PCIE3)) (PCIE1: Support riser card x8/x8)
    2x PCIe x4 (Gen4)
    1x PCIe x4 (Gen3)

    PCI
    2x PCI

    M.2
    1x M.2 (Key E, 2230) with PCIe x1, USB 2.0 and CNVi for Wireless
    1x M.2 (Key B, 3042/3052) with PCIe x1, USB3.2 Gen1, USB 2.0 and SIM for 4G/5G

    SIM Slot
    1x SIM socket connected to M.2 Key B
  • Ports & Schnittstellen
    Watchdog-Timer256 segments, 0,1,2…255sec
    LAN-Anschlüsse3
    Serielle Schnittstellen6
    USB 2.0-Anschlüsse4
    USB 3.x-Anschlüsse8
    Audio-Interface1x Realtek ALC897, High Definition Audio. Line-In / Line-Out / Mic-In
    Externe I/OEthernet Ports
    1x RJ-45 - Intel® I225LM with 10/100/1000/2500 Mbps, supports vPro
    1x RJ-45 - Intel® I225LM/I225V with 10/100/1000/2500 Mbps
    1x RJ-45 - Intel® I225LM/I225V with 10/100/1000/2500 Mbps

    USB
    5x USB 3.2 Gen2
    1x USB 3.2 Gen2x2 (Type C, 5V/3A)

    Serial
    2x RS-232/422/485

    Audio
    1x Realtek ALC897, High Definition Audio. Line-In / Line-Out / Mic-In
    Interne I/OUSB
    2x USB 3.2 Gen1 (1 x USB 3.2 header)
    4x USB 2.0 (2 x 2.54 pitch header)

    Serial
    4x RS-232

    Parallel
    1x Parallel (shared with GPIO)

    GPIO
    8x GPI, 8 x GPO (shared with LPT header)

    PS2
    1x PS2 header

    Thunderbolt
    1x (only support by PCIE4)
  • Speicher
    RAID0, 1, 5, 10
    SpeicherschnittstelleM.2
    1x M.2 (Key M, up to 25110) with PCIe Gen4 x4 for SSD

    SATA
    8x SATA3 (6Gb/s); Intel® VMD RAID 0/1/5/10
    **supported by identical interface (PCIe or SATA)
    PCIe interface: M.2 Key B + M.2 Key M
    SATA interface: SATA port
  • Mechanische Spezifikation
    GehäusetypRackmontage
    Höhe4U
    Abmessungen483mm (W) x 177mm (H) x 510mm (D)
  • Produkt Merkmale
    Gewicht~18kg
  • Elektrische Spezifikation
    Eingangsbereich90-264V AC
  • Allgemeine Daten
    AnwendungAutomatisierung
Downloads
  • DatenblattIMB-X1712.pdf
